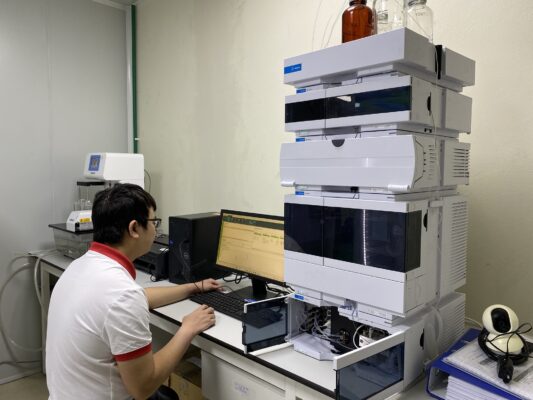

Máy HPLC Là Gì? Nguyên Lý Hoạt Động, Cấu Tạo & Ứng Dụng Chi Tiết

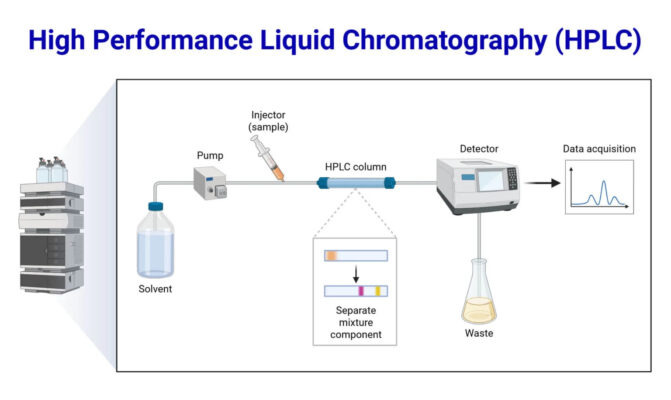

3. Cấu Tạo Máy HPLC

Một hệ thống HPLC đầy đủ bao gồm các bộ phận chính sau:

3.1. Bình chứa dung môi (Solvent Reservoir)

• Chứa pha động (dung môi hoặc hỗn hợp dung môi)
• Thường được làm từ thủy tinh hoặc thép không gỉ
• Cần sử dụng dung môi tinh khiết độ HPLC (HPLC grade) để tránh nhiễu nền

3.2. Bơm cao áp (High-Pressure Pump)

• Đây là trái tim của hệ thống HPLC
• Tạo áp suất từ 50–600 bar (HPLC thông thường) hoặc lên đến 1300 bar (UHPLC)
• Hai loại phổ biến: bơm pittông đơn và bơm pittông kép
• Yêu cầu: lưu lượng ổn định, không bị xung động

3.3. Bộ tiêm mẫu (Injector / Autosampler)

• Đưa một lượng mẫu xác định vào dòng pha động
• Tiêm thủ công: dùng vòng tiêm (loop injector) dung tích 1–200 µL
• Tiêm tự động (autosampler): cho phép phân tích nhiều mẫu liên tiếp không cần can thiệp thủ công
• Độ lặp lại cao (RSD < 0.5%) là yêu cầu bắt buộc

3.4. Cột sắc ký (Column)

• Bộ phận quan trọng nhất, quyết định khả năng tách
• Cấu tạo: ống thép không gỉ dài 5–25 cm, đường kính 2–4.6 mm
• Nhồi các hạt silica hoặc polyme có kích thước 1.7–5 µm
• Các loại cột phổ biến: C18, C8, CN, NH2, Phenyl
• Bảo quản ở điều kiện phù hợp để kéo dài tuổi thọ cột

3.5. Đầu dò (Detector)

Đây là bộ phận ghi nhận tín hiệu khi chất phân tích rời khỏi cột:

3.6. Bộ thu thập dữ liệu & phần mềm

• Chuyển đổi tín hiệu từ detector thành sắc ký đồ (chromatogram)
• Phần mềm phổ biến: Empower (Waters), OpenLab CDS (Agilent), Chromeleon (Thermo Fisher)
• Tích hợp tính năng: định lượng, định tính, lưu trữ dữ liệu, tuân thủ 21 CFR Part 11

Nguyên Lý Hoạt Động

Quá trình phân tích HPLC diễn ra theo các bước sau:

Bước 1 — Chuẩn bị mẫu: Mẫu được hòa tan trong dung môi thích hợp, lọc qua màng 0.22–0.45 µm để loại bỏ tạp chất có thể làm tắc cột.

Bước 2 — Tiêm mẫu: Một thể tích xác định của mẫu (thường 5–20 µL) được tiêm vào dòng pha động đang chảy.

Bước 3 — Phân tách: Hỗn hợp chất phân tích di chuyển qua cột. Mỗi chất tương tác khác nhau với pha tĩnh:

• Chất có ái lực mạnh với pha tĩnh → di chuyển chậm → ra cột muộn
• Chất có ái lực yếu với pha tĩnh → di chuyển nhanh → ra cột sớm

Bước 4 — Phát hiện: Khi mỗi chất ra khỏi cột, detector ghi lại tín hiệu tạo thành các peak trên sắc ký đồ.

Bước 5 — Phân tích dữ liệu:

• Định tính: Dựa vào thời gian lưu (retention time — tR)
• Định lượng: Dựa vào diện tích hoặc chiều cao peak, so sánh với đường chuẩn

Phương trình Van Deemter

Hiệu quả cột được mô tả qua phương trình Van Deemter:

Trong đó:

• H = chiều cao đĩa lý thuyết (plate height)
• A = khuếch tán xoáy (eddy diffusion)
• B = khuếch tán phân tử (molecular diffusion)
• C = truyền khối (mass transfer)
• u = tốc độ dòng tuyến tính

5. Phân Loại Máy HPLC

5.1. Theo cơ chế tách

5.2. Theo áp suất vận hành

• HPLC thông thường: áp suất ≤ 400 bar, hạt cột 3–5 µm
• UHPLC (Ultra HPLC): áp suất 400–1300 bar, hạt cột 1.7–2 µm — phân tích nhanh hơn, tiết kiệm dung môi

5.3. Theo chế độ rửa giải

• Đẳng dòng (Isocratic): thành phần pha động không đổi — đơn giản, ổn định
• Gradient: thành phần pha động thay đổi theo thời gian — tách tốt hơn với hỗn hợp phức tạp

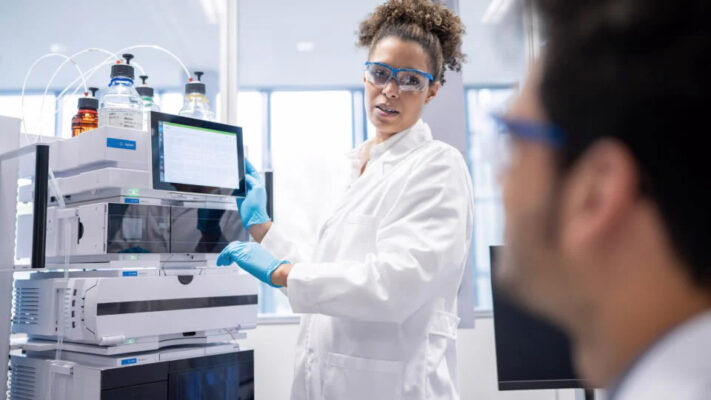

6. Ứng Dụng Của Máy HPLC

6.1. Ngành Dược Phẩm

• Kiểm tra độ tinh khiết của hoạt chất dược phẩm (API)
• Định lượng hàm lượng thuốc trong chế phẩm
• Phân tích tạp chất liên quan và sản phẩm phân hủy
• Nghiên cứu dược động học (pharmacokinetics)
• Kiểm soát chất lượng theo tiêu chuẩn USP, BP, EP

6.2. Ngành Thực Phẩm & Đồ Uống

• Phân tích vitamin (A, B, C, D, E, K)
• Xác định hàm lượng đường (glucose, fructose, sucrose, lactose)
• Kiểm tra dư lượng thuốc bảo vệ thực vật
• Phát hiện chất bảo quản và phụ gia thực phẩm
• Phân tích axit amin trong thực phẩm chức năng

6.3. Môi Trường

• Phân tích dư lượng thuốc trừ sâu trong nước, đất
• Xác định hydrocarbon thơm đa vòng (PAH)
• Kiểm tra chất gây ô nhiễm hữu cơ bền vững (POPs)
• Quan trắc chất lượng nước thải công nghiệp

6.4. Hóa học & Nghiên Cứu

• Xác định cấu trúc hợp chất hữu cơ
• Kiểm tra độ tinh khiết sản phẩm tổng hợp
• Nghiên cứu động học phản ứng
• Phân tích polymer và vật liệu cao phân tử

6.5. Y Tế & Lâm Sàng

• Xét nghiệm doping trong thể thao (theo tiêu chuẩn WADA)
• Định lượng thuốc trong huyết tương và nước tiểu
• Phân tích hormone, axit mật, amino acid trong mẫu sinh học
• Chẩn đoán rối loạn chuyển hóa

7. Ưu & Nhược Điểm

7.1. Ưu điểm

• Độ nhạy cao: phát hiện chất ở nồng độ ppm–ppb (và thậm chí ppt khi kết hợp MS)
• Độ chọn lọc tốt: tách các hợp chất có cấu trúc tương tự nhau
• Định lượng chính xác: độ lặp lại cao, RSD thường < 1%
• Tự động hóa: autosampler cho phép chạy hàng trăm mẫu không cần giám sát
• Đa dạng ứng dụng: phù hợp với hầu hết các loại hợp chất hữu cơ
• Phân tích không phá hủy mẫu (với một số loại detector)
• Lưu trữ dữ liệu điện tử: tuân thủ quy định GLP/GMP/21 CFR Part 11

7.2. Nhược điểm

• Chi phí đầu tư cao: hệ thống HPLC đầy đủ có thể từ 300 triệu đến hàng tỷ đồng
• Tốn dung môi hữu cơ: ảnh hưởng đến môi trường và chi phí vận hành
• Cột dễ hỏng: cột HPLC nhạy cảm với mẫu bẩn, pH và nhiệt độ
• Cần kỹ thuật viên lành nghề: vận hành và xử lý sự cố đòi hỏi chuyên môn
• Không phân tích được khí: HPLC chỉ phù hợp với chất lỏng và chất rắn hòa tan
• Thời gian chuẩn bị mẫu: một số matrix phức tạp đòi hỏi tiền xử lý mẫu kỹ

8. Các Thông Số Kỹ Thuật Quan Trọng

Khi đánh giá hệ thống hoặc kết quả HPLC, cần chú ý các thông số sau:

Thông số	Ký hiệu	Ý nghĩa
Thời gian lưu	tR	Thời gian từ khi tiêm đến khi peak xuất hiện
Hệ số dung lượng	k’	Đặc trưng tương tác chất–pha tĩnh
Số đĩa lý thuyết	N	Đánh giá hiệu quả cột (N = 16 × (tR/W)²)
Độ phân giải	Rs	Mức độ tách giữa 2 peak (Rs ≥ 1.5: tách hoàn toàn)
Hệ số kéo đuôi	Tf	Đánh giá hình dạng peak (lý tưởng: Tf = 1.0)
Hệ số chọn lọc	α	Tỉ số hệ số dung lượng của 2 chất
Giới hạn phát hiện	LOD	Nồng độ thấp nhất có thể phát hiện
Giới hạn định lượng	LOQ	Nồng độ thấp nhất có thể định lượng chính xác

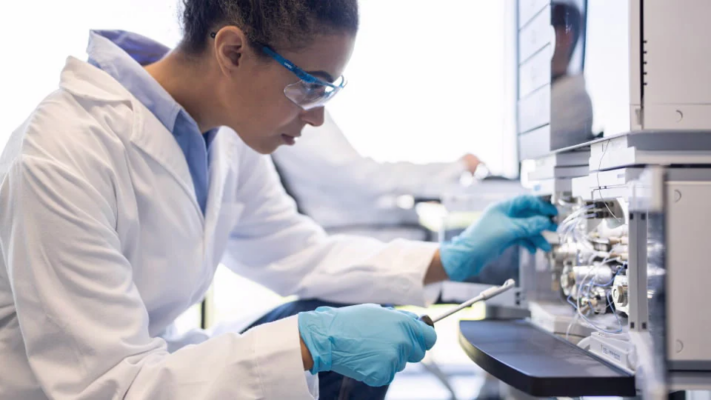

9. Hướng Dẫn Bảo Trì & Vận Hành

9.1. Vận hành đúng cách

• Luôn lọc dung môi qua màng 0.45 µm và khử khí trước khi dùng
• Lọc mẫu qua màng 0.22 µm trước khi tiêm
• Cân bằng cột ít nhất 10–15 phút trước khi phân tích
• Không để cột khô (dry out) — luôn bơm dung môi bảo quản khi không dùng
• Tránh thay đổi pH đột ngột; đặc biệt cột silica: pH 2–8

9.2. Lịch bảo trì định kỳ

Tần suất	Công việc
Hằng ngày	Kiểm tra áp suất, lưu lượng, kiểm tra đường nối
Hàng tuần	Làm sạch bộ tiêm mẫu, kiểm tra đèn detector
Hàng tháng	Thay màng lọc dung môi, kiểm tra bơm
Hàng quý	Bảo dưỡng bơm, kiểm tra rotor valve, hiệu chỉnh detector
Hàng năm	Bảo dưỡng toàn diện, thay gioăng bơm, hiệu chuẩn hệ thống

9.3. Xử lý sự cố thường gặp

• Áp suất tăng bất thường: kiểm tra cột, bộ lọc dòng vào, tắc nghẽn đường ống
• Peak bị tù hoặc kéo đuôi: kiểm tra tình trạng cột, điều chỉnh pH pha động
• Độ lặp lại kém: kiểm tra autosampler, đường ống, nhiệt độ cột
• Đường nền nhiễu: kiểm tra nguồn sáng đèn detector, dung môi, cột ô nhiễm

10. Tiêu Chí Lựa Chọn Máy HPLC

Khi mua máy HPLC, cần cân nhắc các yếu tố sau:

10.1. Mục đích sử dụng

• Phân tích thường quy hay nghiên cứu?
• Loại mẫu: dược phẩm, thực phẩm, môi trường?
• Cần kết nối MS hay chỉ dùng UV/DAD?

10.2. Năng suất phân tích

• Số mẫu mỗi ngày
• Có cần autosampler không?
• Thời gian phân tích yêu cầu

10.3. Thương hiệu uy tín

Thương hiệu	Xuất xứ	Dòng sản phẩm nổi bật
Waters	Mỹ	Alliance, ACQUITY UPLC
Agilent	Mỹ	1100, 1200, 1260, 1290 Infinity
Shimadzu	Nhật	Prominence, Nexera
Thermo Fisher	Mỹ	Vanquish, Ultimate 3000
JASCO	Nhật	X-LC, LC-4000
Hitachi	Nhật	Chromaster

10.4. Chi phí tổng thể

• Giá mua máy ban đầu
• Chi phí dung môi và vật tư tiêu hao hàng năm
• Chi phí bảo trì và hợp đồng dịch vụ
• Khả năng nâng cấp và mở rộng

10.5. Hỗ trợ kỹ thuật

• Có đại diện phân phối chính hãng tại Việt Nam?
• Thời gian bảo hành và hậu mãi
• Khả năng đào tạo người dùng

11. Câu Hỏi Thường Gặp (FAQ)

a) HPLC và GC khác nhau như thế nào? GC (Gas Chromatography — Sắc ký khí) sử dụng khí mang, phù hợp với chất bay hơi. HPLC dùng dung môi lỏng, phân tích được hầu hết chất hữu cơ không bay hơi. HPLC có phạm vi ứng dụng rộng hơn nhiều trong phân tích dược phẩm và thực phẩm.

b) HPLC và UHPLC khác nhau ở điểm nào? UHPLC (Ultra High Performance Liquid Chromatography) là thế hệ nâng cao của HPLC, sử dụng cột hạt nhỏ hơn (< 2 µm) và áp suất cao hơn (> 600 bar), cho kết quả nhanh hơn 3–10 lần và tiêu thụ ít dung môi hơn.

c) Máy HPLC có giá bao nhiêu? Tùy theo cấu hình và thương hiệu, một hệ thống HPLC đầy đủ có giá từ khoảng 300–500 triệu đồng (máy cơ bản) đến hơn 2 tỷ đồng (hệ thống UHPLC kết hợp MS hiện đại).

d) Cột HPLC dùng được bao lâu? Tuổi thọ cột phụ thuộc vào loại mẫu, điều kiện phân tích và bảo quản. Thông thường, cột HPLC có thể dùng từ vài trăm đến hàng nghìn lần tiêm nếu được bảo quản đúng cách.

e) Ai cần học sử dụng máy HPLC? Kỹ thuật viên phân tích, dược sĩ kiểm nghiệm, nhà nghiên cứu hóa học/sinh học, kỹ sư thực phẩm và sinh viên ngành dược học, hóa học đều cần nắm vững kỹ thuật HPLC

12. Kết Luận

Máy HPLC là một trong những công cụ phân tích quan trọng và không thể thiếu trong phòng thí nghiệm hiện đại. Với khả năng tách, định tính và định lượng chính xác hàng trăm loại hợp chất, HPLC đóng vai trò then chốt trong đảm bảo chất lượng sản phẩm dược phẩm, thực phẩm, giám sát môi trường và nghiên cứu khoa học.

Việc đầu tư vào hệ thống HPLC phù hợp, kết hợp với đào tạo kỹ thuật viên bài bản và quy trình bảo trì nghiêm ngặt, sẽ mang lại hiệu quả phân tích vượt trội và góp phần nâng cao năng lực kiểm soát chất lượng của bất kỳ đơn vị nào.
